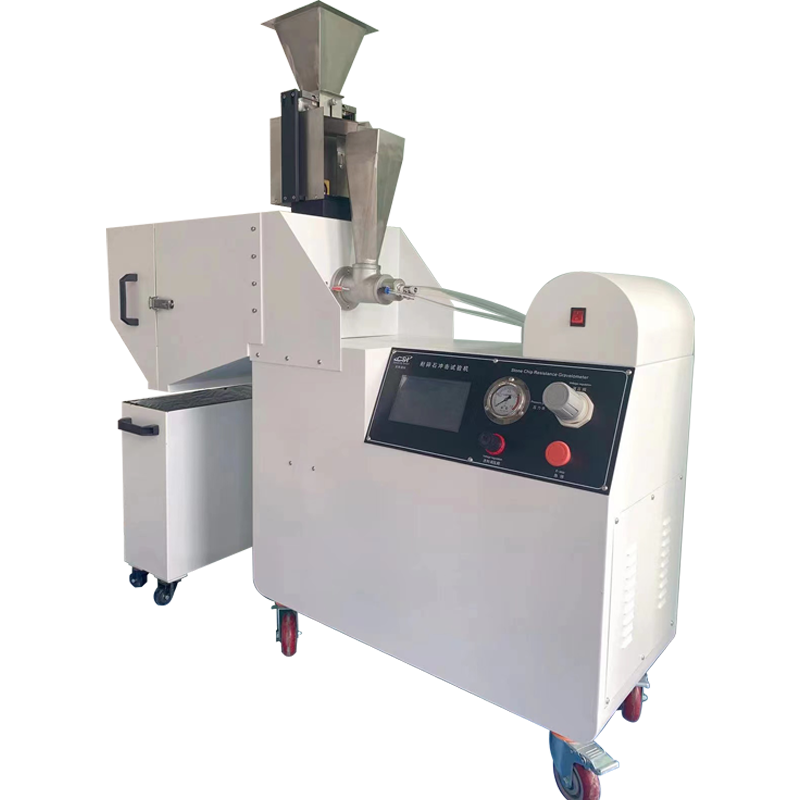

普通版耐碎石冲击试验机
一、产品介绍以及用途
用于汽车材料及其表面涂层的抗砂砾、碎石碰撞试验的设备
碎石冲击试验机特别为汽车材料及其表面涂层的抗砂砾、碎石碰撞试验而设计制造的。
产品特点
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 实时显示数据等。内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） |
结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
标准号及被测件 | 名称 |
主动格栅，摄像头，玻璃，喷漆件，大灯等 | |
GMW 1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1，QSQR T1-15-2020 ，Q JL J174006-2017 | |
三、设备关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 彩色7寸触摸屏，支持中英文菜单切换 |
测试软件 | 可远程免费升级 |
试样设定 | 全部设定为喷射面积； |
喷射时间 | 可设置0-999S 并喷射中设置时间暂停时间 |
漏斗材质 | 漏斗不锈钢制作可安装0-10公斤左右喷射介质 |
控制系统和试样箱 | 可分离，灵活，可随意移动位置 |
3D试验箱 | 3D试验箱:SAE 45°冲击箱与VDA 90°冲击箱内部设置防撞软材； |
加配气动震动系统 | 加配气动震动系统 |
喷射介质 | 钢珠，鹅卵石，砂砾等任意选择 |
试样尺寸 | 宽度≦195mm\厚度≦35mm\长度≦240mm（可根据不同产品配不同夹具和试样尺寸） |
发射量可调节，开口可任意调节 | 发射量可调节，开口可任意调节 |
压力调节范围 | 0-1000kPa，精度±0.5%FS |
速度调节范围 | ≥120km/h |
发射量调节范围 | ≥1kg/min |
发射角度调节范围 | 45～90°~54 |
试样测试角度 | 平板式的测试试样可按45°、90°，54°，不规则的试样采用3D试验箱 |
喷射枪 | 45°和90° |
介质颗粒大小范围 | 做到45度枪-0-29MM和90度可以做到0-52MM |
设备外形尺寸 | 150*45*145cm |
四、选配螺杆式空压机要求
参数项 | 规格 |
使用环境 | 室温，＜80%RH； |
气体介质 | 空气； |
排气压力 | ≥1.25Mpa； |
排气量 | ＞1m³/min； |
使用电源 | 380V/50Hz； |
传动方式 | 直连传动； |
启动方式 | 变频启动； |
选配储气罐 | 材质：不锈钢；容积：至少0.8m³；需配安全阀、 压力表；桶身直径*高度： 700*1905mm |
保护装置 | 需有高温、高压、堵塞、过流、缺相、逆相、电压不稳等保护装置 |
五、储气罐要求
参数项 | 规格 |
储气罐是用于缓冲空气用的，还有降温作用（空压机出气温度大约是70-80℃），还有更重要的作用就是初步去除水和油的作用，储罐能除掉70%的油和水，所以对于空压机来说，储气罐是必不可少的设备。0-1MPA（不低于0.8MPA） | |

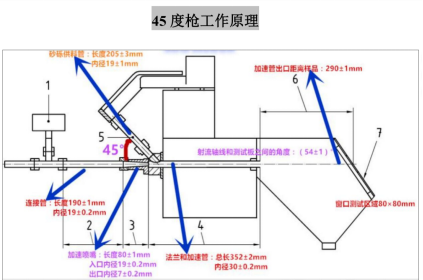

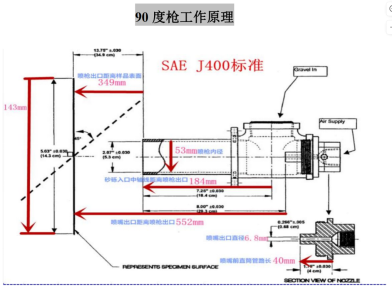

工作原理
标准号 | 建议计量内容 | 建议计量点 |
/ | 压力传感器：0~1MPA ，±0.5%FS | 依据测试标准 |
七、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装 |
|
电源线 | 1根 | 设备连接插座使用 | / |
3D部件冲击箱 | / | / | / |
消音组件 | / | / | / |
平板式试件夹持器组件 | / | / | / |
SAE喷枪组件 | / | / | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
八、同类型其它仪器
适用标准 | 仪器名称 | 仪器照片 |
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1，QSQR T1-15-2020，Q JL J174006-2017 等 | 耐碎石冲击试验机 |
高配款 |
TL 82086-2020 | 飞石冲击测试仪 |
|
ISO 20567-1(DIN EN ISO20567-1-2007)、DIN 55996-1:2001《涂层材料的碎石冲击强度检验第1部分：多重冲击试验》SAE J400《汽车表面涂层的抗碎石测试》ASTM D3170/D3170m-14(2022)) 通用汽车（GM）体系：GMW14700、GM9508P、GM 9119P/9508P / 9619P、GMW14668-3.4.9、GMW 1407 福特（FORD）体系：FLTM BI 157-06 克莱斯勒（CHRYSLER）体系：MGR ES30.AD.149、Chrysler 463PB-39-01、Chrysler 463PB-52-01 大众（VOLKSWAGEN）体系：TL211-6、GME 60268-96、GME 60268 日系车企体系：丰田（Toyota）、马自达（MAZDA、Mazda MES MN 601C)、日产（NES M0007 Section 28）、JIS M0141 | 高低温耐碎石冲击试验机 |
|
JX3623006—2023 | 主动进气格栅碎石冲击试验台 |
|
QC/T 468 | 散热器碎石冲击试验机 |
|
GMW1407，JIS M0141，TL211-6，GME 60 268，ASTM/D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9，Chrysler 463PB-52-01，GM 9119P/9508P/9619P，Mazda MES MN 601C，Nissan，Volkswagen，Toyota，ISO 20567-1等 | 汽车电驱总成碎石冲击试验机 |
|
GMW 1407，JIS M0141,TL211-6,GME 60 268，ASTM D3170，SAE J400，FORD，Chrysler 463PB-39-01，GMW14668-3.4.9,Chrysler 463PB-52-01，GM 9119P /9508P / 9619P ，Mazda MES MN 601C，Nissan，Volkswagen，Toyota,ISO 20567-1等 | 动力电池包耐碎石冲击试验机 |
|
九、完成测试辅助用品（可选配）
标准号 | 仪器或材料名称 | 参考图 |
空气压缩机 |
| |
1立方储气罐 |
| |
干燥器 |
|
十、应用场景与行业需求
使用单位 | 产品性能 |
汽车行业 | 模拟真实路况下碎石冲击场景，验证汽车材料及部件的抗冲击性能，保障行车安全与产品质量 |
第三方检测机构 | 依托专业设备为汽车行业提供公正、权威、可重复的抗碎石冲击性能验证 |
科研与教学 | 模拟真实碎石冲击场景，为学术研究提供量化实验数据，同时为教学搭建工程实践平台 |
十一、使用注意事项
环境要求 | 建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
校准维护 | 定期校验传感器，避免数据漂移 |
预处理 | 清理设备内部残留介质与杂物，保持设备清洁干燥，避免腐蚀部件。 |
十二、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
