医用吸引设备胸腔引流设备自由空气流量测试仪
一、产品介绍
用于医用负压吸引设备、各类胸腔引流装置的自由空气流量性能检测，适配医疗器械生产厂家出厂质检、药监抽检、医疗机构在用设备验收校验，用来测定空载状态下引流 / 吸引器械的空气流通流量是否达标。
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠 |
核心竞争力 | 操作简单方便，设备故障率低，使用先进检测元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 1.实时显示当前数据 2.自动测试无需人工值守，测试结束停止、警报 3.内置大容量存储器，可存储不少于1000组测试数据 4.配备USB接口，可导出测试数据 |
结构特点 | 通电即可使用，简单快捷实用，外观氧化处理 |
二、满足标准
标准号 | 名称 |
YY/T 0636.3-2021 | 医用吸引设备第3部分:以真空或正压源为动力的吸引设备 |
三、关键参数
参数项 | 规格 |
控制系统 | 工业级PLC |
操作界面 | 7寸彩色触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
操作方式 | 全触控操作，可设置、调用、修改测试程序 |
打印机 | 嵌入式打印机 |
压力传感器 | 量程-100-0kpa，精度±0.5%FS；可选 |
时间 | 0-999S；可任意设定 |
流量计 | 0-30L/min |
鲁尔接头 | 2套；公母各1套 |
水箱1套 | 亚克力制造，厚度10mm |
硅胶管 | 1根；内径为8mm、长度为2m的柔性软管 |
设备外置一台 | 负压泵 |
测试项目 | 胸腔引流设备自由空气流量 |
测试工位 | 1工位（可选多工位） |
电源 | AC220V/50Hz（自适应宽电压） |
外形尺寸 | 约 540*460*460mm |
自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY/T 0636.3-2021 | 压力传感器 量程-100-0kpa，精度±0.5%FS | 负压50/60/80kpa |
测试项 | ||
胸腔引流设备自由空气流量 | 检测胸腔引流设备空载状态下的自由空气流通流量，核验流量参数是否满足规范限值要求 | |
五、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |

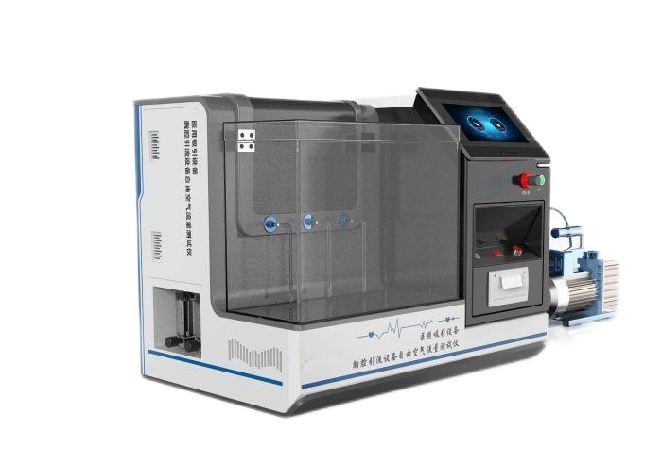

主机
| 1台 | 设备整机发货，无需安装，通电通气即可使用 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息 | / |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
YY/T 0636.3-2021 | 医用吸引设备吸引管道吸扁度测试仪 |
|
YY/T 0636.3-2021 | 医用吸引设备收集容器强度测试仪 |
|
YY/T 0636.3-2021 | 医用吸引设备胸腔引流正压保护测定仪 |
|
YY/T 0636.3-2021 | 医用吸引设备胸腔收集容器空气泄漏测试仪
|
|
七、应用场景与行业需求
使用单位 | 产品性能 |
医疗器械生产质检 | 出厂前的性能验证，确保符合标准 |
医疗机构设备维护 | 定期抽检在用引流、吸引设备，核查负压与空气流量是否符合临床使用规范 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级、性能优化，满足医疗行业对产品的需求 |
八、使用注意事项
试样准备 | 被测胸腔引流、医用吸引设备管路无漏气，接口密封紧固，试样摆放平稳无弯折堵管 |
校准维护 | 定期校准流量传感器、负压压力表，周期性点检气密性，防止测试数据偏移 |
九、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
