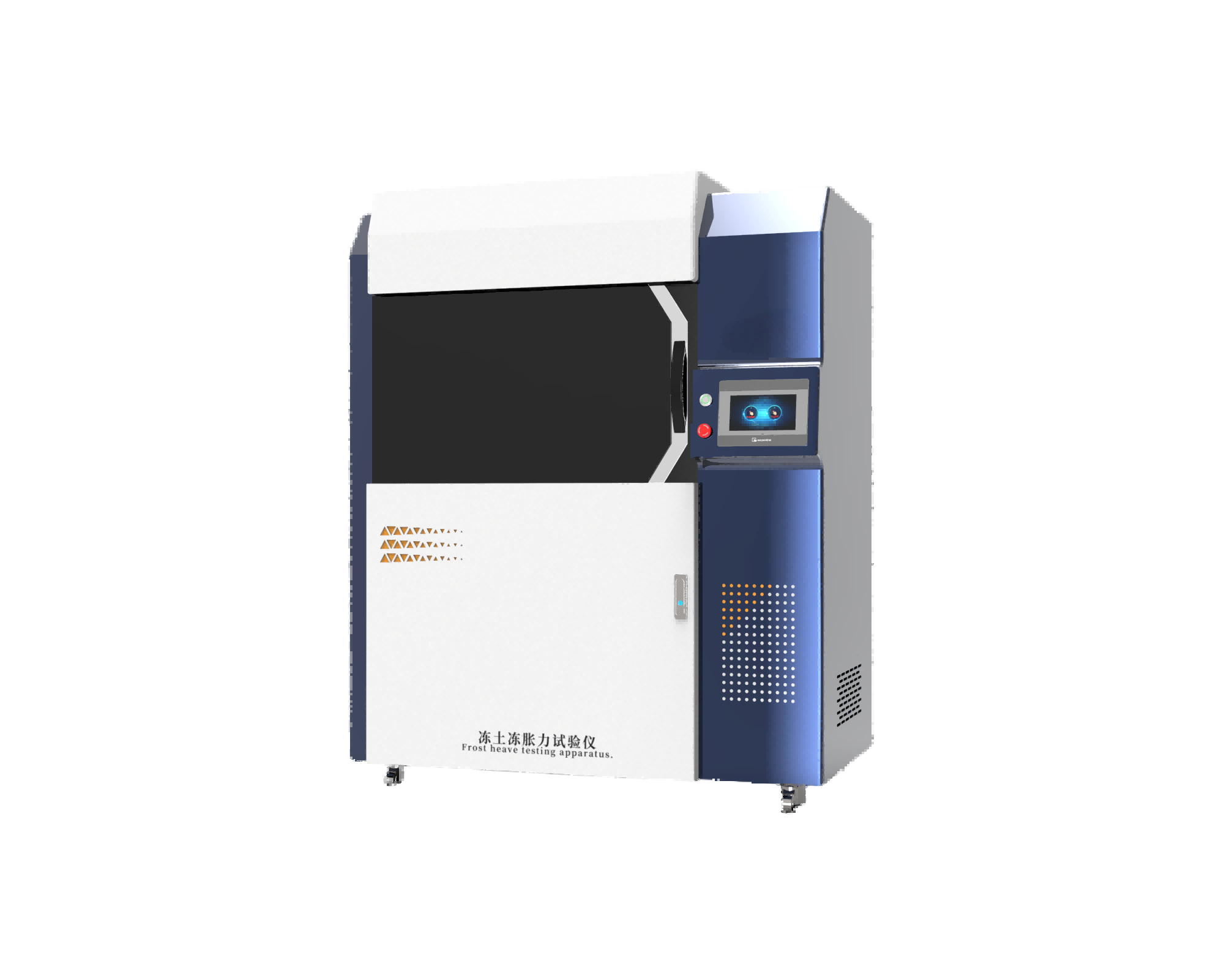

冻土冻胀力试验仪

冻土冻胀力试验仪是用于测定冻土在冻结过程中产生内应力的设备，广泛应用于冻土工程、隧道建设及交通基础设施稳定性评估。以下是其主要技术特点和应用概述：

一、核心功能与技术参数

‌测量指标‌

‌冻胀力‌：标配为0-10kN（部分型号可达5MPa），精度达0.01%FS；

‌冻胀量‌：量程0-30mm。

‌温控系统‌

温度范围覆盖-30℃至+60℃（可扩展至-70℃），波动度±0.1℃；

支持三温区（箱体、冷源、热源）独立编程，实现正弦与线性混合控温。

控制系统

系统：PLC+Windows系统，双系统切换；

操作界面：嵌入式工业电脑12.1寸，中英文切换，WiFi连接打印机；

打印机：微型打印机1套

‌结构设计‌

采用不锈钢内胆与风道循环系统，确保温度均匀性；

配备多层中空玻璃观察窗、射灯照明及RS232/485通讯接口，支持远程监控和数据自动采集

二、工作原理

通过压力传感器实时监测土样在体积不变条件下冻结产生的内应力。土体水分冻结膨胀时，传感器记录应力变化，结合温度传感器（如热电偶¹¹）和变形量测系统综合分析冻胀特性。

三、试验标准与适用领域

‌执行标准‌：GB/T50123-1999《土工试验方法标准》、JTG3430-2020《公路土工试验规程》；

‌应用场景‌：冻土区桥梁基础稳定性分析、铁路路基冻胀监测、地铁隧道工程。

四、典型应用案例

‌西藏拉妥至芒康公路‌：通过冻胀计监测-0.5~1.25m深度土体变形，评估冻胀发展期与稳定期；

‌冻土隧道工程‌：结合冻结温度试验仪优化施工方案。
