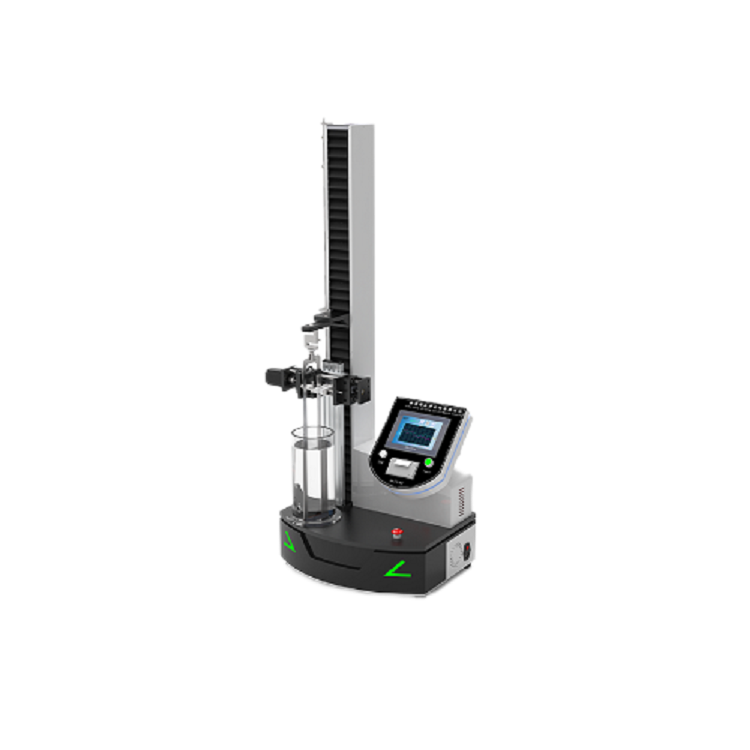

普通款非血管内导管导丝滑动性能测试仪（亲水涂层摩擦力测试仪）导尿管滑动性能测试仪，胃管滑动性能测试仪
非血管内导管导丝滑动性能测试仪是一种用于精确评估医疗器械（如导尿管、气管插管、球囊导管、导丝等）在非血管环境中滑动性能的专业设备。其核心功能、结构及应用如下：
一、结构与工作原理
A核心组件
支撑装置：可调节高度与角度，固定导管并模拟人体内环境稳定性。
2，测试台：提供导管放置平台，支持角度调节以模拟不同体内路径（如气管插管）。
3，移动装置：精确控制导管的滑动速度（0.05–500 mm/min）和距离，模拟临床操作。
4，测量装置：通过高精度传感器实时监测摩擦力，计算摩擦系数（关键性能指标）。
5，夹持装置：采用邵尔硬度55–60的硅橡胶片及聚氨酯手术膜，施加法向夹持力（标准2N–5N）。
B工作流程
导管经水浴浸泡（模拟体内湿润环境）后，由夹持装置固定；移动装置牵引导管滑动，传感器同步采集摩擦力数据，系统自动生成力-位移曲线及摩擦系数报告。
C满足标准
完全符合YY/T 1536-2017，YY/T 1898-2024，TCSBME021-2020标准中相关条款设计制造
二、技术参数与标准
项目 | 参数范围/规格 | 标准依据及其他说明 | 精度 | |
试验力 | 0–20N（标配），可选5N/30N/50N | YY/T 1536-2017 | ±0.05%FS | |
滑动速度 | 0.05–500 mm/min（连续可调） | T CAMDI 0219 | / | |
温度控制 | 37±2℃恒温水浴（模拟人体温度） | YY/T 1898-2024,水浴控制系统外置设备里面 | ||
数据输出 | 最大值/最小值/平均值、标准方差 | — | ||
控制系统 | PLC系统 | 触摸屏 | ||
操作界面 | 彩色7寸触摸屏，中英文切换 | 本设计内置微型打印机,数据实时曲线分析 | ||
夹持力 | 0–20N（标配），可选5N/30N/50N | 加持距离：0-200MM可任意设置 | ±0.05%FS | |
导管夹片规格 | 导管夹片由邵尔(A )硬度为 5 5或者60的硅橡胶片和聚氨酯手术膜制成,厚度为（2.0士0.1)mm,宽度为 (10 士 0.3)mm和15*25*5MM为标配（可选择其他规格） | |||
拉伸空间 | 约750mm | |||
水槽 | 亚克力制造，外置方式，有排水口 | 外置设备里面 | ||
外形尺寸 | 830*480*1620（mm） | |||
净重 | 49kg |
三、核心应用价值
产品研发：优化导管涂层材料与结构设计，降低摩擦系数（如摩擦系数<0.15的导丝可提升手术成功率）。
质量控制：确保批量产品滑动性能一致，避免临床操作阻力过大导致患者不适或插管失败。
竞品分析：横向对比不同品牌导管的滑动性能，为采购提供依据。
四、特点
支持双向试验模式（进程/返程摩擦测试）及往复摩擦试验。
彩色触控屏，数据实时曲线分析。
自动过载保护与紧急制动，保障操作安全。
五、测试流程简述
导管浸泡于37℃水中至指定时间；
夹持装置施加法向力（推荐2N–5N），避免导管形变；
以设定速度（如200mm/min）牵引导管，记录滑动摩擦力；
重复测试≥10次，系统输出统计结果。
此设备通过精准模拟临床环境，显著提升医疗器械的安全性与可靠性。
