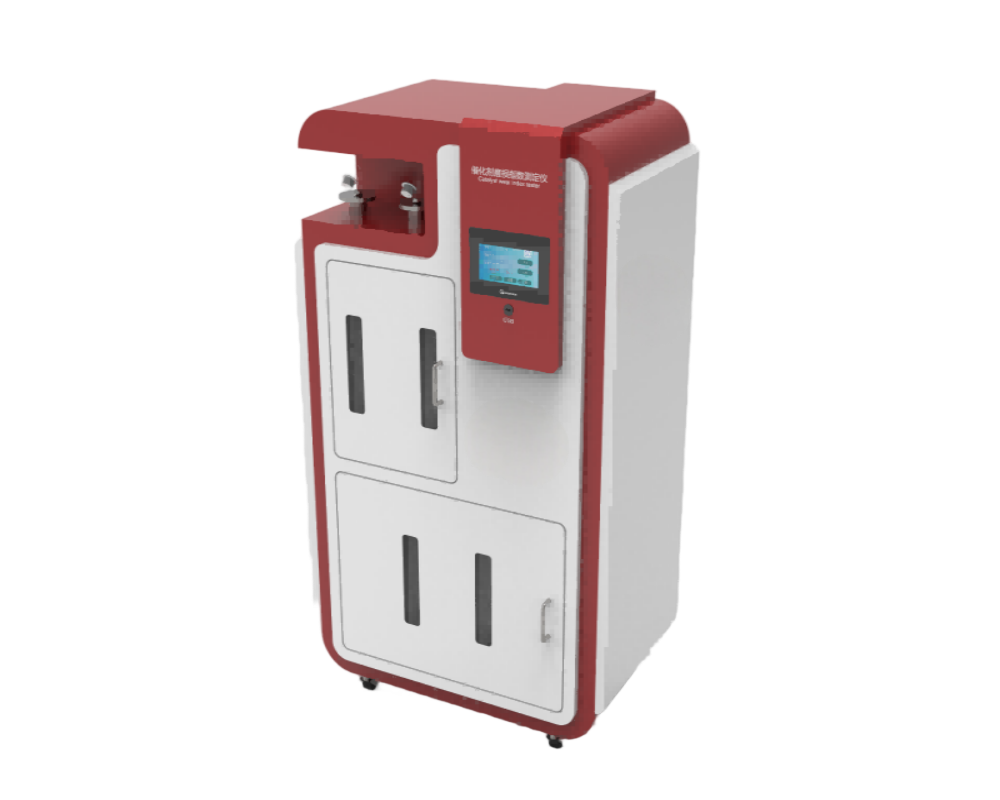

催化剂磨损指数测定仪

催化剂磨损指数测定仪用于测量催化剂在喷动流态化下的粉碎、磨耗性能。仪器主要用于FCC催化剂、微球硅酸铝、粉状化工催化剂以及炭粉等的磨损指数测定。

执行标准

该仪器按照能源行业标准《催化裂化催化剂的磨损指数的测定直管法》NB/SH/T0964-2017设计制造和ASTM D 5757-11，符合HG/T4861-2015）HG/T2976-2011，GB/T 6609.33-2009氧化铝化学分析方法和物理性能测定方法

仪器特征

1、仪器采用PLC+触屏控制系统，可实现自动化控制。

2、仪器设有增湿系统；流量调节系统，满足不同工况下的测试要求。

3、仪器设有自动定时振打功能，可减少流态化过程中的静电负荷，并使静电粘壁大颗粒脱落，保证测量的准确性；

4、仪器采用双路配置，以满足不同用户对生产质量控制过程分析检测的要求；

5、仪器的系统压力为0.15∽0.3MP，工作压力为0∽0.07MPa可任意调节；

6、进气总流量为0.1∽1.6m3/h，进管流量为21±0.2L/min可任意调整；

7、仪器装有喷吹孔前压力测量系统，可以实时检测孔前压力，确保测量结果的准确性。

8、与国外同类产品相比，功能更多、操作更人性化、适应范围更广，价格更便宜。

技术参数

工作气体：0-0.8mpa干燥压缩空气，或根据用户使用条件确定客户自备。

工作压力：精确调压稳压，可以确保工作压力为0~0.07MPa；

压力传感器范围：0-400kpa/0-10V，精度±0.5%FS;

天平：【千分级】圆盘500g/0.001g送砝码防风罩；

流量计：50L/min，精度±1.5%FS;

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

工位：双工位标准要求；

蒸发皿:00ml口外径约91mm ;

称量瓶:高型35*70【约46ml】;

A级滴定管:兰白线酸式25ml;

滤纸筒：33*100mm ，NB/SH/T0964-2017配滤纸筒37*110mm

压力设定范围：0.1~0.4Mpa,ASTM D5757要求压力设定值

喷吹孔径：ASTM D5757要求3个0.381±0.005mm的喷吹孔，NB/SH/T0964-2017喷嘴内径1.6mm选择不同标准喷嘴不一样；

喷吹时间：ASTM D5757和NB/SH/T0964-2017,GB/T 6609.33-2009在触摸屏上设置；

选配其中一种NB/SH/T0964-2017重点要求：

A直管:内径25mm，长440mm，直管底部中央有一个圆形喷嘴，内径1.6mm±0.2mm;

B沉降室:中间是圆柱体，内径230mm，长为640mm;两端是锥体。沉降室安装在直管的顶部，采用304不锈钢制造；

C乳胶引流管:半圆，周长40mm。

D湿式流量计:精度为0.11/min

E分析天平:感量 0.001g;

F称量瓶:50mL;

G橡胶塞:7号;

H滤纸筒:内径33mm，长为110mm，材质为滤纸材料，按照GB/T22819-2008测定透气量范围为6L(m·s)~14L/(m*·s)。6.11 细粉收集装置:包括1个滤纸简和一根金属管或玻璃管。金属管或玻璃管的一端连接到滤纸筒的瓶口，一端连接到沉降室的出口。

选配其中一种ASTM D5757重点要求

A三个直径为0.381+0.005毫米的2毫米长钻蓝宝石方形边缘喷嘴。它们彼此等距安装，中间距10毫米，顶面与表面平齐，安装在一个6.4毫米厚的圆形孔板中。该板被设计成连接到空气输送歧管内的垂直摩擦管的底部；

B沉降室，一个300毫米长的圆筒，内径110毫米，锥形端部缩小到30毫米内径。上圆锥体约100毫米长，下圆锥体约230毫米长。采用304不锈钢制造，燃烧室安装在磨蚀管的顶部。

C收集组件，由一个250毫升过滤瓶、一个连接到过滤瓶侧臂的提取顶针和一个直径为200x13mm的金属管组成，金属管弯曲成125°的角度，将过滤瓶的顶部连接到沉降室的顶部。

选配其中一种GB/T 6609.33-2009重点要求

A 管柱:玻璃管柱,高1500mm~1600mm,内径为25mm。为减少灰尘附着,管柱上部接口部分内径稍大。一种总长700mm且上部直径64mm的管柱。在任何情况下,管柱在从底盘开孔以上最小值200mm处应保持内径25mm。而且这些管柱在组装时,连接处必须采取平滑的锥形过渡形式,以保证氧化铝不在管柱接口处滞留。也可以给管柱安装一个定时自动敲击装置(气动震动替代）。以方便敲击管柱，采用304不锈钢制造。

B 孔板:将孔板安装和密封在底部管柱的中央,孔板为中央有直径400μm士15μm圆孔的硬质金属。典型的孔板及其正确定位，孔板圆孔微小变化会造成气流变化,可通过氧化铝磨损指数标准样品来校准。

C清灰装置:将清灰器安装和密封在管柱的顶部。

D气流测量和控制设备:气流测量和控制设备应包括测量和控制气流的组件,操作流量5L/min~8 L/min,精确到 0.1 L/min。

E天平:感量0.01g。

F样品分离器:提供有代表性的样品,旋转分离器。

喷吹气体:在400kPa~800kPa之间,能够提供稳定压力的干燥的空气或氮气。

G容器:能密封,体积在60mL~125mL之间。

外壳采用钣金制作，烤漆处理，美观大气；

系统压力设定范围：0.15~0.8MPa可任意设置

进气总流量：0.1~1.6m3/h，单管流量为21±0.2L/min范围可控高精度调压阀控制；

气源接口：ф8

电源电压：AC220.50HZ

功率：200W

外形尺寸约:770*370*2030

重量：120kg
