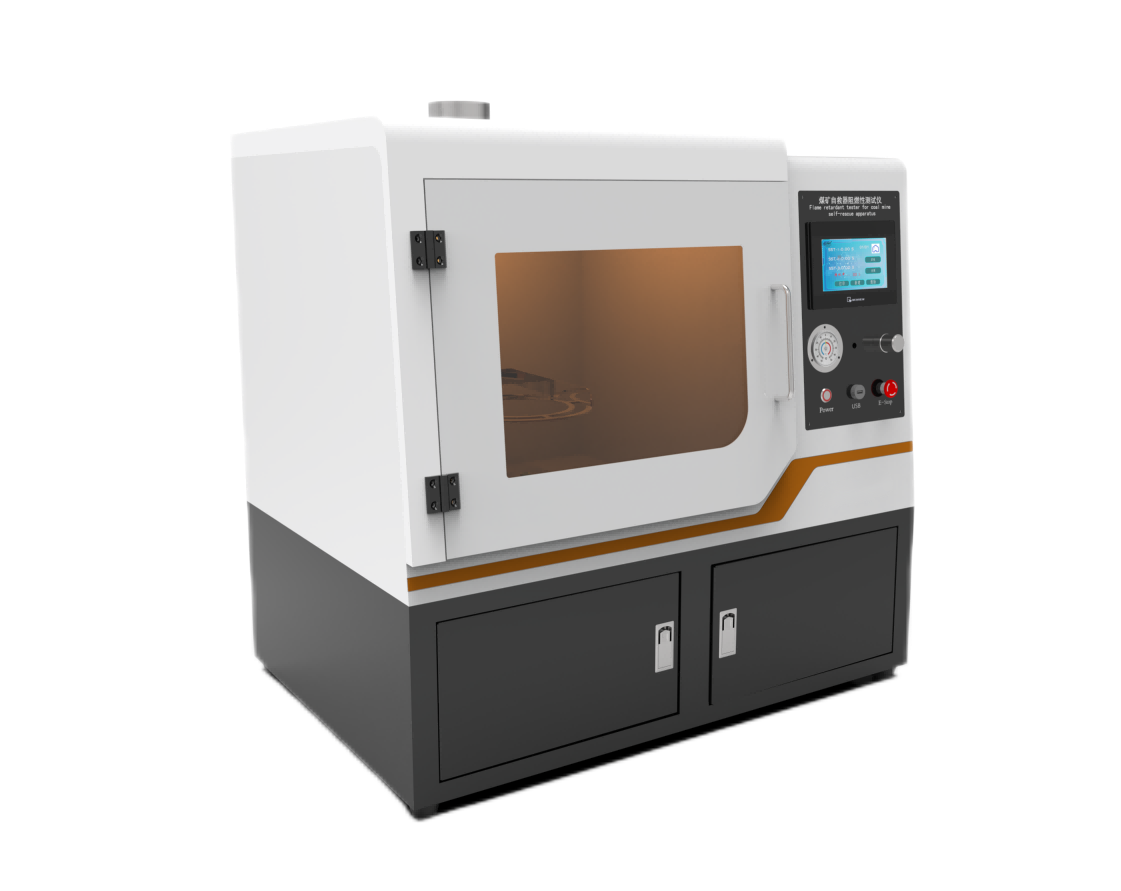

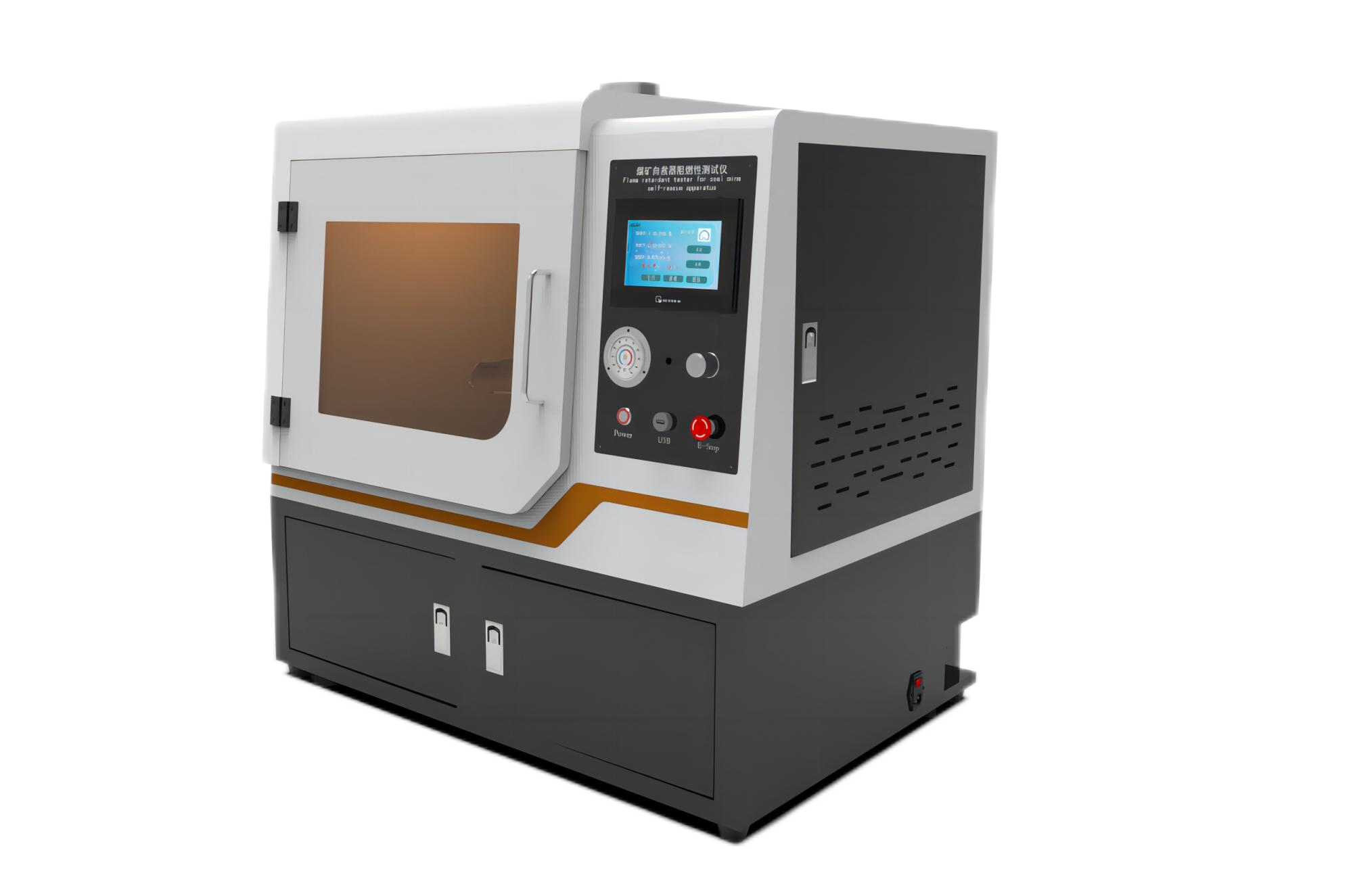

煤矿用自救器阻燃性能测试仪

一，工作原理：

煤矿用自救器是矿工在遇到火灾等突发情况时使用的自救装置。阻燃性能测试仪是一种用于测试煤矿用自救器阻燃性能的仪器。

阻燃性能测试仪通常会模拟煤矿火灾等高温环境，对自救器进行测试。测试过程中，自救器会暴露在高温火焰或火灾气体中，以评估其阻燃性能和保护效果。

测试仪通常会测量以下参数：

燃烧时间：测试自救器在高温环境下能够提供的持续使用时间。

热辐射：测试自救器对高温辐射的阻隔效果，以保护使用者免受热辐射的伤害。

烟气产生量：测试自救器在高温环境下产生的烟雾量，以评估其防烟效果。

过滤效率：测试自救器的过滤装置对有害气体和颗粒物的过滤效果。

这些测试可以帮助评估煤矿用自救器在火灾等紧急情况下的性能，确保其能够有效保护矿工的生命安全。

二，执行标准

主要标准：

GB 24502-2023《煤矿用自救器》第6.10条（阻燃性能要求）。

关联标准：MT 709-2019《煤矿用自救器技术条件》

三，技术参数：

1.控制系统：PLC;

2.操作界面：彩色7寸触摸屏，中英文切换；

3.测试速度：无级变速可在触摸屏上任意设置，出厂测试设置为60r/min;

火焰尺1把；

火源大小：高精度调压阀调节

进气压力：可以调节压力范围0-1000kpa，可任意设置，精度：±0.5％（可定制其他量程和精度）

喷灯：口径10mm；

火焰温度测量探针的直径为1.5mm；

设备重量：135kg

外形尺寸：1000mm*880m*1200mm

4. 核心技术参数

（1）火焰系统

火焰类型：丙烷，火焰温度0-1000度，测试温度800度；火焰温度测量探针的直径为1.5mm；

火焰高度：20mm（可调，精度±1mm），符合GB/T 5454/ISO 6941标准。

流量计范围：0-50L;

气体钢瓶：客户自备在当地液化气站购买。

（2）时间控制

火焰接触时间：1~999s（可设，分辨率0.1s），默认按GB 24502-2023设定（如10s）。

余焰/余灼计时：自动检测并记录，精度±0.1s。

（3）试样固定装置

试样尺寸：适配自救器外壳、导管等部件

夹持方式：耐高温金属夹具，确保试样稳定且不干扰火焰接触。

流量计范围：0-50L，精度：±2.5％（可定制其他量程和精度）

5. 测试环境要求

实验室温度：23±2℃（参照GB/T 2918标准环境）。

湿度：50%±10% RH。

通风条件：配备排烟系统，确保燃烧废气及时排出。

6. 安全防护设计

燃气泄漏报警：内置可燃气体探测器，浓度标自动切断气源。

紧急停止按钮：突发情况一键切断火焰和电源。

耐高温防护罩：透明观察窗防止火焰外溅。

7. 校准与维护

火焰温度校准：使用标准热电偶（如K型）定期校准，误差±10℃。

流量计校准：按JJG 257-2007规程执行，每年一次。

日常检查：燃气管道气密性、传感器灵敏度测试。

8. 典型测试流程

试样准备：截取自救器外壳或导管（至少3个样品）。

预干燥：试样在23℃、50% RH下放置24h。

火焰施加：标准火焰接触试样10s后移开。

结果记录：自动判定余焰/余灼时间，测量燃烧长度（≤100mm为合格）。

四、配置清单:

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

高压管1米;

卡箍2只;

火焰尺1把;

不锈钢托盘;

五、测试方法：

对支架进行安装调整,使它固定在喷灯之上20mm处,然后开动马达将它旋转在一旁;a)在已固定喷嘴上点燃火焰7,并在火焰距喷灯之上20mm处,用适合的测温仪器对火焰温度进行监测,并应用阀调节丙烷气体流量,使火焰点温度稳定地控制在(800士50)℃:将被检呼吸系统置于支架上,并保证被检件的低点与喷灯之间距离为20mm,也就是被检件的低点应通过火焰800℃之处,然后开动马达10,速度达到60r/min.使支架及被检件旋转一周,即被检件过火一次。
