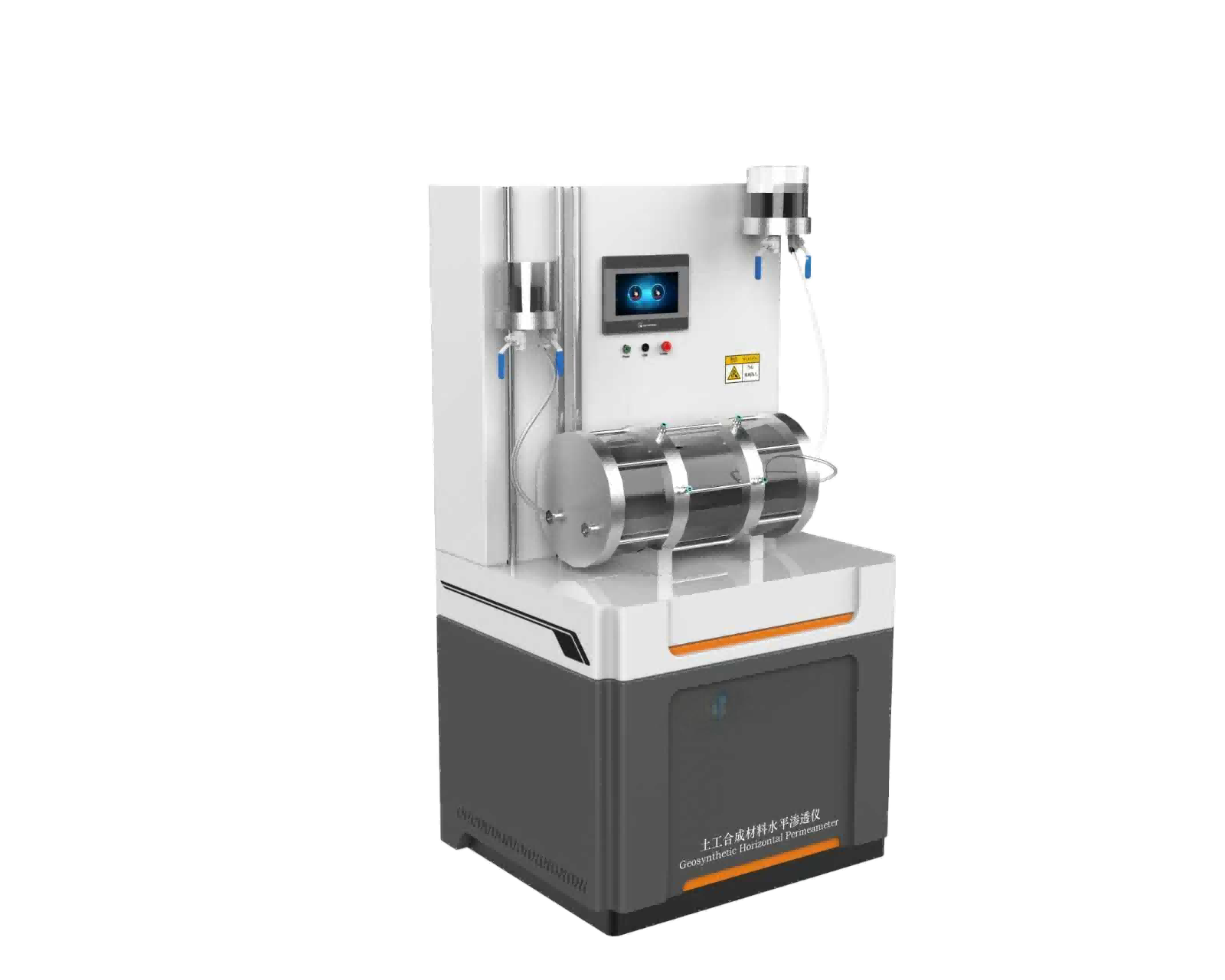

土工合成材料水平渗透仪

描述

用于测定土工合成材料在恒水头水流条件下的水平渗透性。试验时在规定的水力梯度和接触材料条件下，改变法向压力，测量土工布及其有关产品平面内的水流量。

特点

1.本机采用亚克力和铝型材制成，美观且不易生锈；

2.结构紧凑，安装方便;；

3.水路设计合理，操作简单；

4.土工布水平渗透仪带水箱，环境适应性好；

5.气动加载法向试样施加恒定压力，安全可靠；

6.高精度压力表读取方便可靠；

7.采用两个溢流口的水位控制系统，可实现水头损失连续，可调大范围；

8.水头高度值由水位刻度读取，读数精度为1mm；

9.配有各种厚度的闭孔橡胶，适应不同厚度的试样。

执行标准

GB/T17633-2019、ISO/FDIS 12958-1998、ASTM D4716-2007、SL/T 235-9-2012、JTG E50 T1143

技术参数

控制系统：PLC+Windows系统，双系统切户；

操作界面：彩色10寸嵌入式工业电脑，中英文切换；

WiFi连接打印机A4；

压板尺寸：305×305mm(L×W)

试样尺寸：100x200mm；

试样厚度：0-50mm；

密封橡胶厚度：10，15，20，25mm

加压方式：气动加压

法向压力：0-600kPa，精度±0.5%FS可调

水头高度调节方式:升降螺杆，手动

水头差调节范围：0~400mm连续可调，水位计显示

水头差精度：±1mm

储水箱容积：120L

外形尺寸：800x720x2100mm

重量：100kg；

发货清单

主机1台;

测试软件1套;

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
