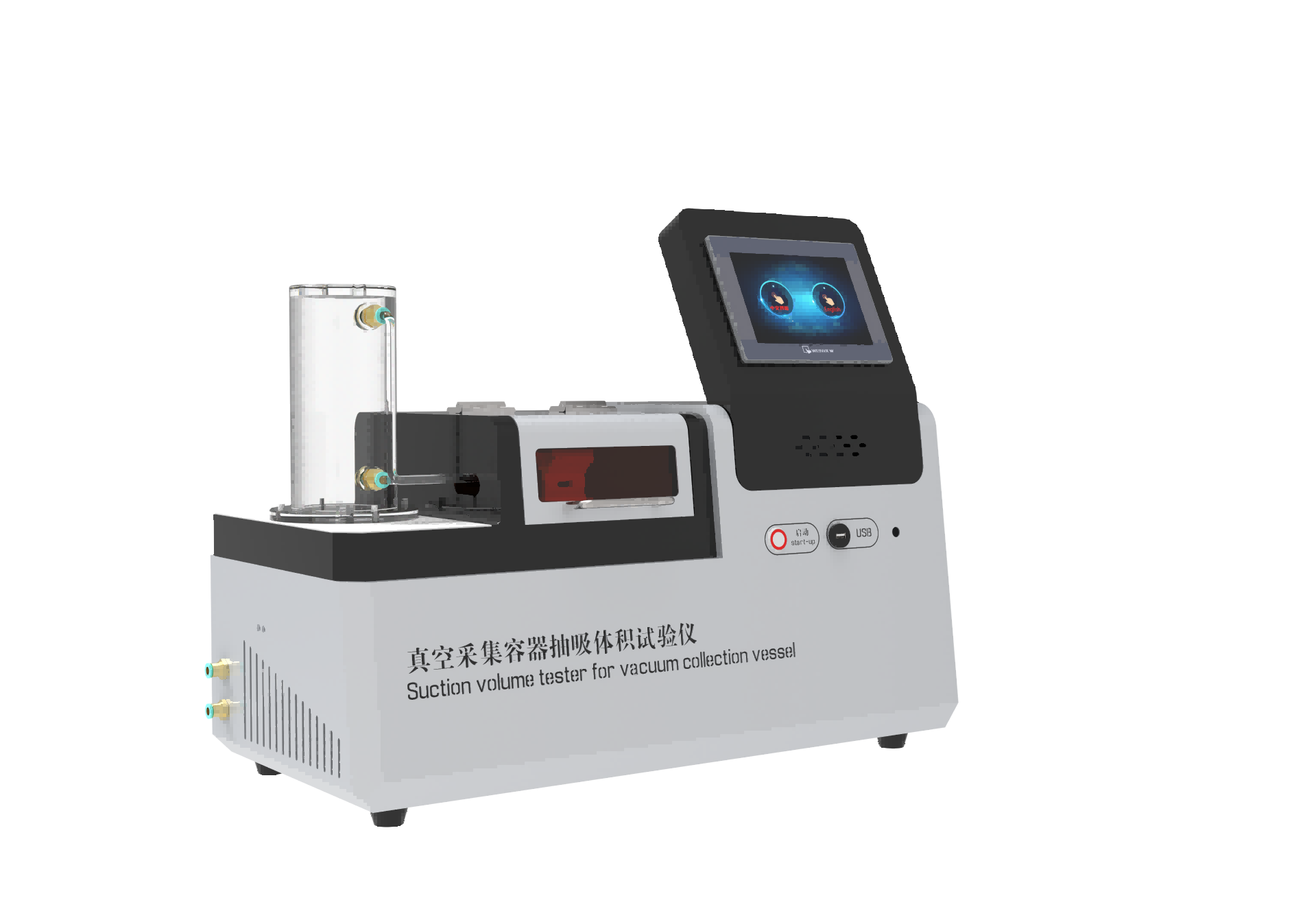

真空采集容器抽吸体积试验仪

一、技术原理与功能

‌负压测试原理‌：通过精密压力控制系统在采血管内形成负压，模拟真空环境，使水从储水器吸入采血管，通过重量差计算抽吸体积‌。

‌高海拔模拟‌：部分型号可调节气压（-90kPa～0），模拟不同海拔（如0-5000米）的低压环境，测试容器的适应性‌。

‌自动化控制‌：采用PLC系统、7寸触摸屏操作，支持中英文切换，自动完成压力调节、数据采集及报告生成‌。

二、核心配置与技术参数

三、执行标准及设备介绍和试验流程

符合标准

符合YY/T 0314-2021标准中相关条款设计制造

原理

1、实验室用水，符合GB/T 6682。

2、天平：300g/0.001g经校准的电子天平，精确至小数点后三位，即0.001 g（选配）。

3、架子，在称重期间保持采集容器直立且处于正确方位。

4、储水器，出水口位于其底座，以便与管路连接。

5、管路，可由采集针刺入，一端连接止流夹，另一端则接入储水器。

6、采集针，按供试采集容器制造商推荐使用。

7、持针器，按供试采集容器制造商推荐使用。

试验条件

1、试验应在101 kPa 和20 ℃士2的环境条件下进行，如使用其他环境条件，应进行适当的校正。

2、如果环境大气压强不是在101 kPa下进行，推荐采用附录G 对环境大气进行校正。

试验步骤

1、将储水器与管路相连，拧紧管路一端的止流夹。

2、将水加入储水器。

3、通过止流夹放水，便其充装管路。

4、如果采集针和持针器没有组装，则按照制造商的产品使用说明书装配。

5、将采集容器置于天平上，称皮重(置零)。

6、通过管路壁插入采集针/持针器组件的静脉针头，直至针完整地进入管路内腔。

7、按照供应商的产品使用说明书要求，将供试采集容器连接到采集针/持针器组件。

8、让采集容器至少充装1 min，或水不再流入为止。

9、将受试采集容器置于上述已称取过皮重(置零)的天平上，读取其重量值(单位：g)。

10、计算抽吸体积，1g 水的体积为1 mL。

四、注意事项

‌环境校正‌：非标准气压（101 kPa）或温度（20℃±2℃）需按标准附录校正数据‌；

‌介质要求‌：使用符合GB/T 6682的三级水，避免温度波动影响密度‌；

‌维护‌：定期校准传感器，确保气源稳定性‌。

此设备是医疗、制药行业质量控制的关键工具，确保真空采血管在平原或高原环境下均能稳定工作‌

五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

电子天平（规格300g，精度0.001g）1个（选配）;
