图像尺寸测试仪

文章来源: 上海诚卫仪器科技有限公司      更新时间:2025-07-30

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流!

服务热线:13310112765
在线咨询

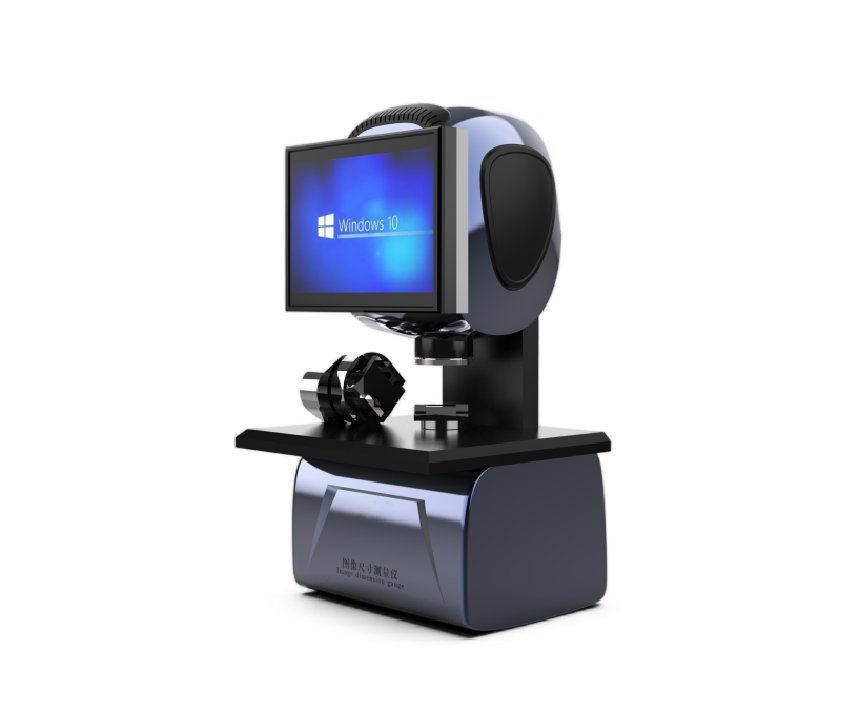

图像尺寸测试仪

简介

图像尺寸测量仪采用高分辨率光学远心镜头,结合高精度图(像分析算法,并融入一键测量原理。只需按下启动腱,仪器即可根据工件的形状自动定位测量对象、匹都模

板、测量评价,报表生成,真正实现一键式快速精准测量,解决了传统测量仪器的大部分难题

技术参数

控制系统:PLC+Windows ;

操作界面:12寸工控一体机

图像传感器:1 1200W 黑白相机

受光镜头:双倍率双侧远心光学镜头

显示分辨率:±5μm(可以更换图像传感器至±2μm

高精度镜头视野范围:18.3mm X 13.7mm

广视野范围:80mm X 60mm

表面光:双环环可升降光源

轮廓光:绿色平行底光(可根据客户实际测试样件配光源)

电源AC220V / 50HZ 1.0KW

尺寸测试台650*550*700mm

特点

自动识别减少摆放时间

自动识别位置及方向,真正意义上实现了“放置后仅按一键即可测量”的新功能,大大节省工时提高效率。

多个产品同时测量减少成本

测量对象可任意摆放,多个产品可同时测量,大大节省测量时间,减少用工成本!

数据追溯管理更简单

测量结果自动保存,可按测量日期、产品名称、产品料号等信息搜索,数据追溯管理简单

点击一键,即可制作测量报告

检测报告及统计报告都可通过一键完成制作,无需数据传输及电脑输入等繁琐的过程,支持多种格式。

基本配置

主机 一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌 一个

扳手 一套
