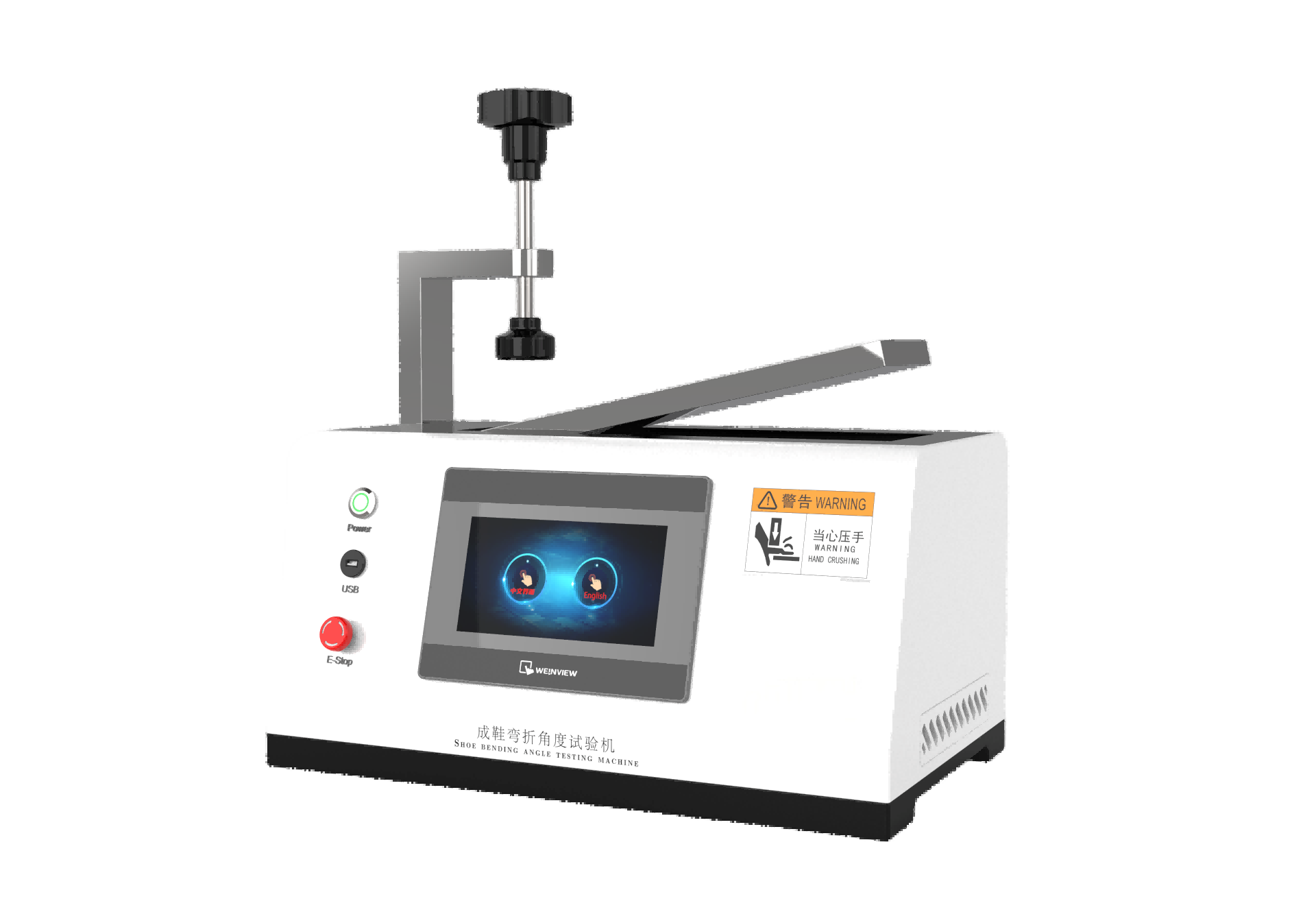

CW-X062成鞋弯折角度试验机，整鞋刚性测试仪，整鞋弯曲刚度测试仪

“整鞋刚性测试仪”或称“整鞋弯曲刚度测试仪”、“整鞋屈挠试验机”，是一种专门用于‌测量成品鞋（整鞋）在模拟步行弯曲变形时的抗弯刚度（刚性）和弯曲性能‌的‌实验室检测设备‌。

它的核心功能是‌量化评估鞋底（尤其是前掌区域）和整体结构的弯曲特性‌，这对鞋子的‌舒适度、支撑性、能量回馈、耐用性以及是否符合某些功能性要求‌至关重要。

以下是关于整鞋刚性测试仪的关键信息：

‌测试原理：‌

‌模拟行走弯曲：‌仪器通过两个夹具分别夹持住鞋子的鞋头（前掌弯曲点附近）和鞋后跟。

‌施加弯曲力/角度：‌一个夹具固定，另一个夹具（通常是夹持鞋头的夹具）按预设的‌角度‌（如前掌弯曲角度通常为15度或25度）或‌行程‌往复运动，或者施加一个‌力‌使其弯曲，并测量相应的弯曲角度。

‌测量关键参数：‌

‌弯曲力：‌达到指定弯曲角度所需的力量（单位：牛顿 - N）。‌力值越大，刚性越强（鞋子越硬）。‌

‌弯曲角度：‌在特定力作用下达到的角度。

‌弯曲刚度：‌通常指力值与弯曲角度的比值（单位：N/deg 或 Nm/rad），反映抵抗弯曲变形的能力。‌刚度值越大，鞋子越不容易弯曲。‌

‌弯曲能量：‌弯曲过程中吸收或消耗的能量（单位：焦耳 - J）。‌能量越高，弯曲时所需的功越大（可能意味着行走更费力）。‌

‌循环测试：‌除了静态弯曲（一次性弯曲到设定角度），许多设备还能进行‌动态循环弯曲‌（如设定循环次数），用于评估鞋子的‌耐屈挠疲劳性能‌（多次反复弯曲后是否开裂、脱胶等）。

‌符合标准：‌

GBT20991-2024，GB/T 3903.44, ISO 17707, SATRA TM144, ASTM D1052‌

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

‌负荷范围（Max Load）：‌0-50N，精度±0.05%FS,确保能覆盖待测鞋类（从轻软的童鞋到厚重的工装靴）所需的测试力值：

‌弯曲角度范围：‌0度到90度范围；

‌测试速度：‌0-100mm/min可调节的弯曲速度；‌

‌通用性：‌夹具需要适应不同鞋号、款式（平底鞋、高跟鞋、靴子等）。

‌固定牢靠且不损伤鞋面：‌ 夹持方式应能稳固夹住鞋子，同时避免在测试中损坏鞋面或造成异常应力集中。

‌弯曲点位置可调：‌能精确定位前掌弯曲点（Ball Joint）位置。

‌测试模式：‌支持角度控制模式、力控制模式、循环弯曲模式等。

‌数据采集与分析软件：‌ 直观易用的软件用于控制测试、实时显示数据曲线（力-角度曲线）、自动计算关键参数（峰值力、刚度、能量等）、生成测试报告。

‌安全防护：‌具备必要的安全防护装置。
