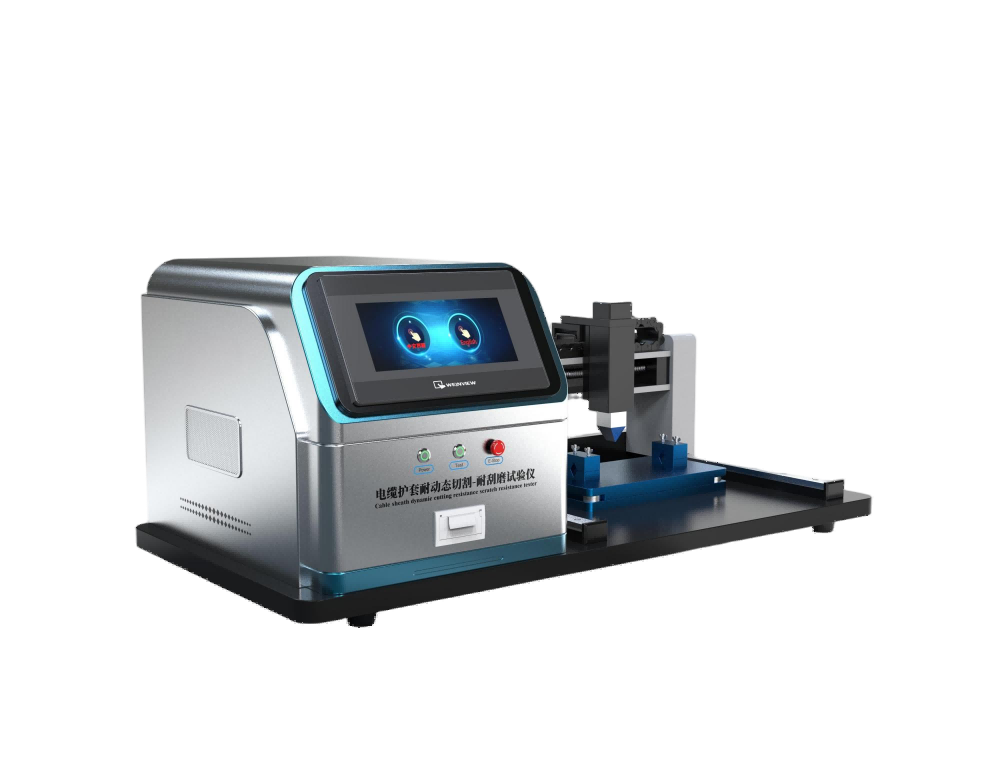

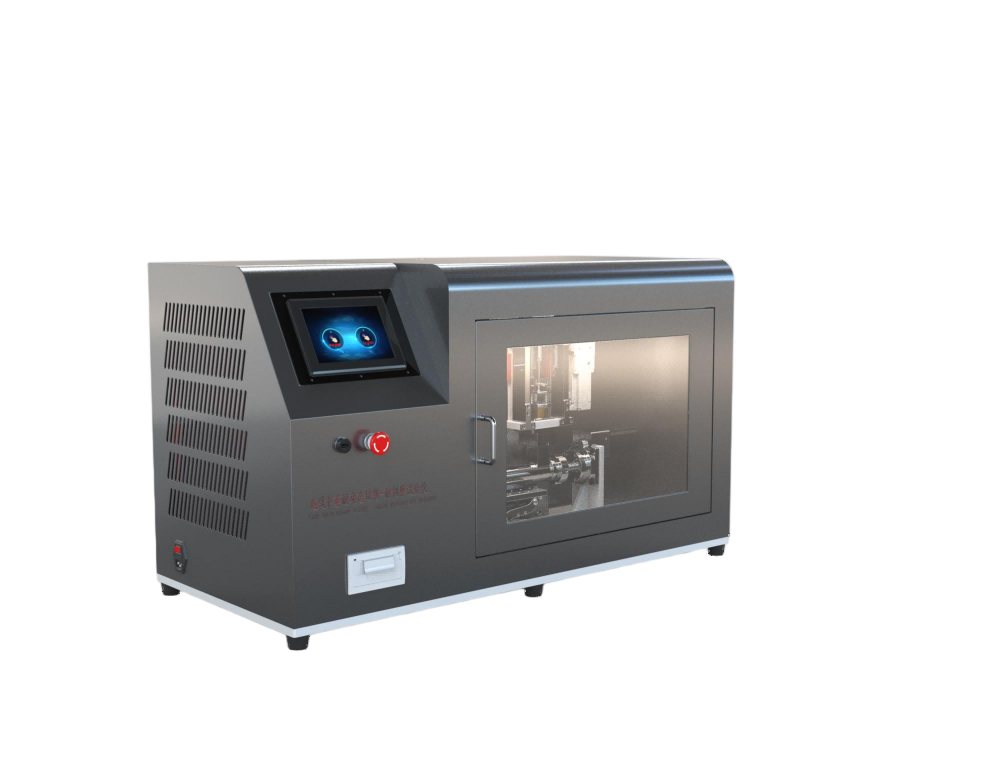

电缆护套耐动态切割-耐刮磨试验仪

仪器应用

电缆护套耐动态切割-耐刮磨试验仪适用于各类汽车电线、电缆的耐刮磨试验。

耐刮磨试验电缆护套固定金属芯棒上然后固定在工作平台上，刮针在一定荷重以下对产品来回往复测试，达到预设次数设备自动停止，一旦试样磨损，跟金属芯棒接触仪器测试结束。

耐动态切割电缆护套固定金属芯棒上然后固定在工作平台上，按照预设切割次数，以设置的加压荷载速率进行切割，一旦刀片跟金属芯棒接触测试结束

执行标准

Q/QF098-2017

技术参数

测试系统：PLC

操作界面：7吋彩色触摸屏

试样长度：200mm

金属芯棒：2mm、4mm、6mm、8mm、10mm、15mm、20mm、25mm、30mm、35mm、40mm，芯棒长度350mm可根据客户要求定制

耐刮磨试验：试验次数：0~9999次可设置

往复频率：55±5次/min

往复距离：50mm，

刮磨荷载：10N

耐动态切割：切割次数：0~9999次可设置

刮擦荷载：30N

荷载速率：1N/s

测试前切刀应于试样垂直，试验后，试样转动角度90°，并向前移动25mm<

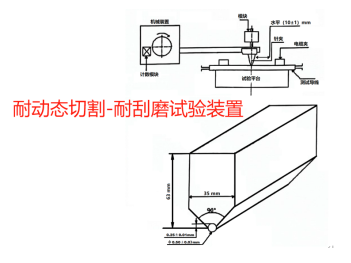

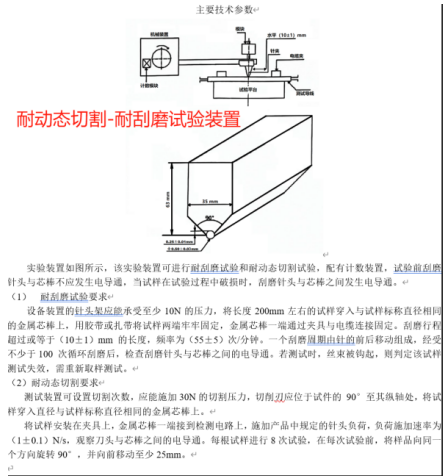

实验装置如图所示，该实验装置可进行耐刮磨试验和耐动态切割试验，配有计数装置，试验前刮磨针头与芯棒不应发生电导通，当试样在试验过程中破损时，刮磨针头与芯棒之间发生电导通。

(1)耐刮磨试验要求

设备装置的针头架应能承受至少10N的压力，将长度200mm左右的试样穿入与试样标称直径相同的金属芯棒上，用胶带或扎带将试样两端牢牢固定，金属芯棒一端通过夹具与电缆连接固定。刮磨行程超过或等于(10士1)mm的长度，频率为(55士5)次/分钟。一个刮磨周期由针的前后移动组成，经受不少于100次循环刮磨后，检查刮磨针头与芯棒之间的电导通。若测试时，丝束被钩起，则判定该试样测试失效，需重新取样测试。

(2)耐动态切割要求

测试装置可设置切割次数，应能施加30N的切割压力，切削刃应位于试件的90°至其纵轴处，将试样穿入直径与试样标称直径相同的金属芯棒上。

将试样安装在夹具上，金属芯棒一端接到检测电路上，施加产品中规定的针头负荷，负荷施加速率为(1±0.1)N/s，观察刀头与芯棒之间的电导通。每根试样进行8次试验，在每次试验前，将样品向同个方向旋转90°，并向前移动至少25mm。
